制药化工厂车间乙烯检测报警器的检测原理和安装说明
防爆型制药化工厂车间乙烯检测报警器严格遵循的国家标准为GB12358-2006《作业场所环境气体检测报警仪通用技术要求》和GB15322.1-2003《测量范围为0~100%LEL的点型可燃气体探测器》,GB16808-2008《可燃气体报警控制器》可燃气体泄漏报警控制器外形美观、显示界面清晰、操作简单,产品整机采用模块化结构设计,便于维护。
制药化工厂车间乙烯检测报警器的检测原理和安装说明

    济南德耐电子有限公司186-7883-7292生产的可燃有毒性气体报警器,可燃有害气体报警器,气体泄漏浓度报警器,气体报警装置。可燃有毒性气体报警器已获得国家消防电子产品检测中心颁发的消防产品型式认可证书,具有国家质量技术监督部门颁发的计量器具生产许可证。

产品的设计、制造及检验均遵循以下国家标准:

GB16808-2008《可燃气体报警控制器》

GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

GB15322.1-2003《测量范围为0~100%LEL的点型可燃气体探测器》

可燃气体报警器装置

可燃气体报警器

可燃气体报警器动画演示

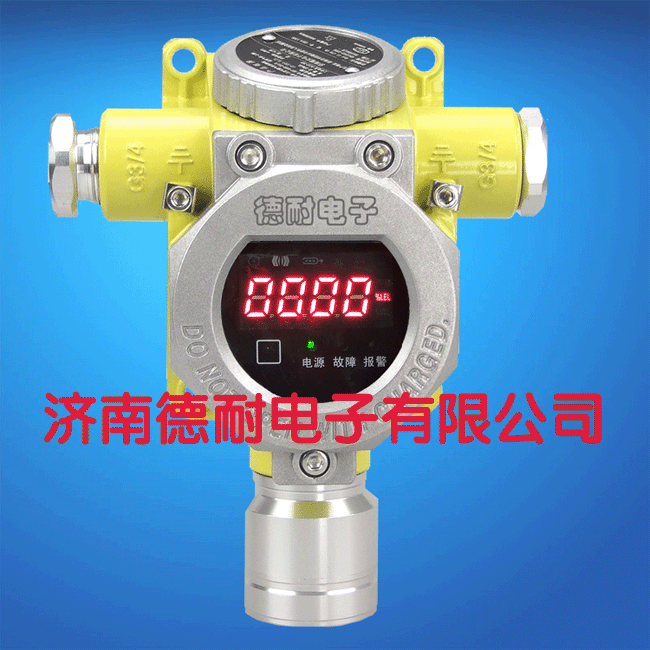

JDN-T6000-ZLGX型制药化工厂车间乙烯检测报警器带LCD现场显示模块气体探测器:气体探测器现场显示探测器上的现场显示模块可以实时显示所监测区域内的气体浓度值,与控制器浓度值相同,此配置适用于现场人员需要实时观测气体浓度值的场所,方便快捷,无需返回到控制主机查询。


JDN-T6000-ZLGX型气体探测器产品概述
JDN-T6000-ZLGX型气体探测器是按照GB15322.1-2003、GB12358-2006设计的工业用可燃气体、有毒性气有害气体安全检测仪器。
该气体探测器为双腔体结构设计,具有LCD现场显示,红外遥控器校零、标定等功能。两线制无极性供电和信号传输,气体探测器安装简单方便,布线经济。

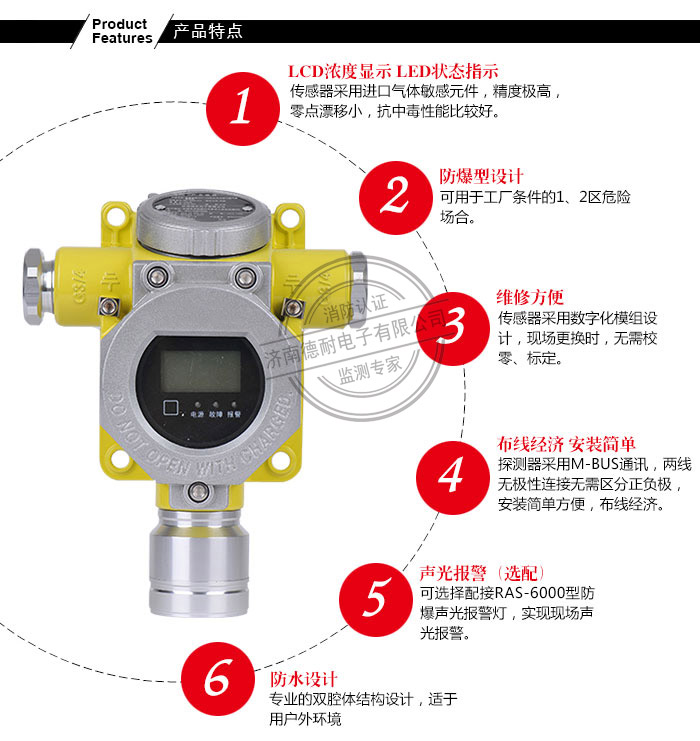

JDN-T6000-ZLGX型气体探测器主要特点
◆ LCD浓度显示,LED状态指示
   LCD现场浓度显示,LED现场状态指示,可实时显示测器的运行状态。
◆ 数字信号
   与模拟信号4-20mA标准电流信号相比,调换前无需先进行调试,可随时随意调换气体探测器的位置,维护更方便。优点准确率高,传输距离较远,抗干扰好。
◆ 测量准确
   传感器采用进口气体敏感元件,精度高,零点漂移小,抗中毒性能好。
◆ 防爆型设计
   可用于工厂条件的1、2区危险场合。
◆ 维修方便
   传感器采用数字化模组设计,现场更换时无需校零、标定。
◆ 声光报警(选配)
   可选配专用的防爆声光报警器,实现现场声光报警。

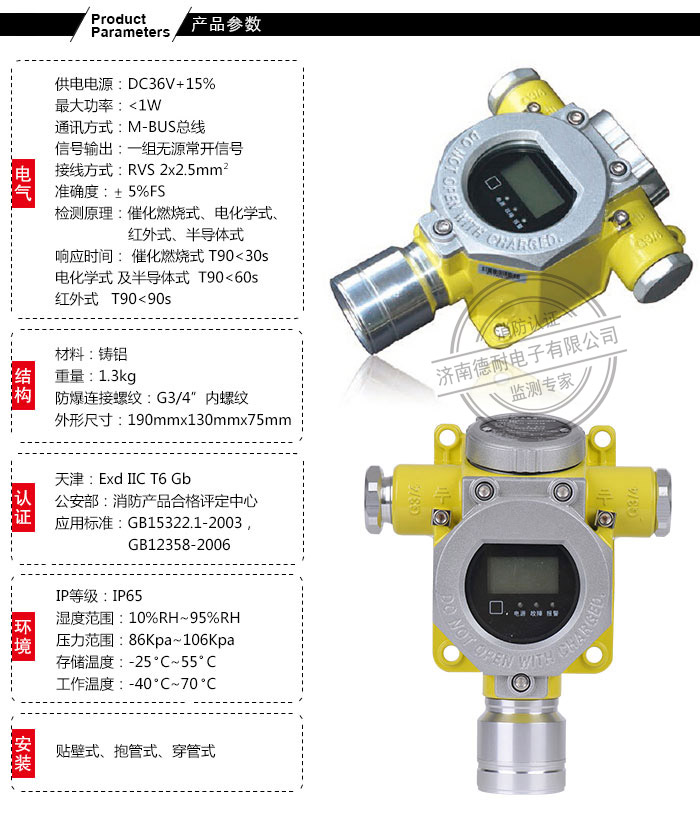

JDN-T6000-ZLGX型气体探测器技术参数
电气
◆ 供电电源:DC36V±15%
◆ 最大功率:<1W
◆ 通讯方式:M-BUS 总线
◆ 信号输出:一组无源常开信号
◆ 连接线缆:RVS 2×2.5mm2
◆ 准确度:±5%FS
◆ 检测原理:催化燃烧式、电化学式、红外式、半导体式
◆ 响应时间:催化燃烧式 T90<30s
                         电化学式   T90<60s
                         红外式     T90<90s
                         半导体式   T90<60s
认证
◆ 天津:Exd II C T6 Gb
◆ 相关部门:消防产品合格评定中心
◆ 应用标准:GB15322.1-2003,GB12358-2006
环境
◆ IP等级:IP65
◆ 工作温度:-40℃~70℃
◆ 湿度范围:10%RH~95%RH
◆ 压力范围:86Kpa~106Kpa
◆ 存储温度:-25℃~55℃
JDN-T6000-ZLGX型气体探测器产品安装
◆ 材料:铸铝
◆ 防爆连接螺纹:G3/4" 内螺纹
◆ 外形尺寸:190mm×130mm×75mm
◆ 重量:1.5kg
◆ 安装方式:贴壁式、抱管式、穿管式

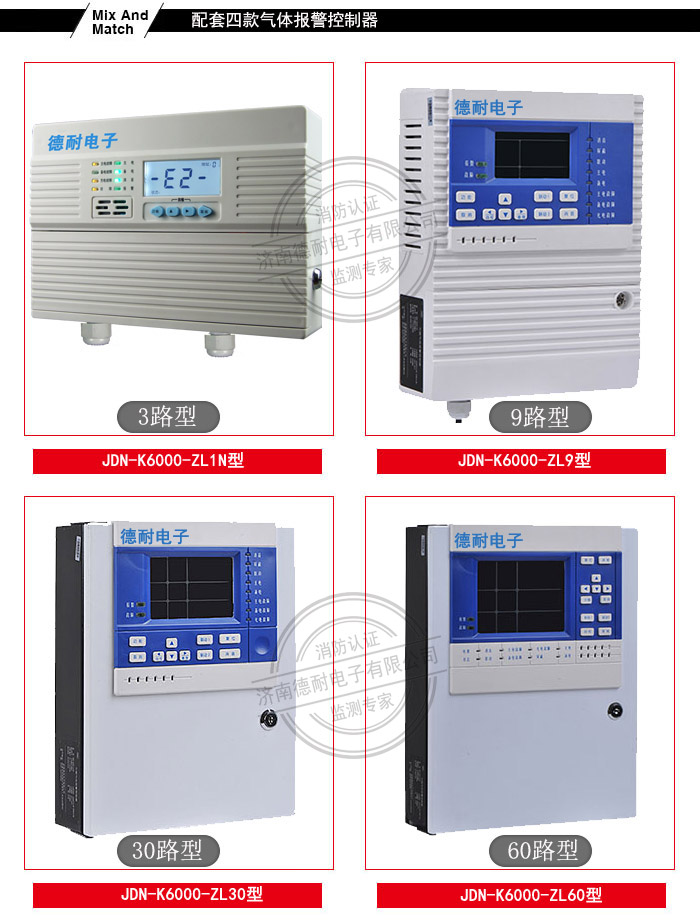

◆ 配套使用的气体报警控制器:JDN-K6000-ZL1N型气体报警控制器、JDN-K6000-ZL9型气体报警控制器、JDN-K6000-ZL30型气体报警控制器、JDN-K6000-ZL60型气体报警控制器
◆ 安装固定孔直径为:Φ8mm
◆ 气体探测器安装时应使传感器朝下固定
◆ 正确连线后,应固定好气体探测器外盖,以达到防爆要求

JDN-T6000-ZL型气体探测器可燃气体报警器

 壁挂式可燃有毒性气体报警器=(气体报警控制器)+(多种气体探测器)构成报警系统,气体报警控制器对气体探测器产生的数字信号进行采样,经内部单片机的数据处理后,能实时显示探测器的浓度、状态(声光报警)、物理地址等信息,并输出控制信号。具备完善的故障自检测功能,可实时显示系统和子地址的故障部位和类型(声光报警)

JDN-T6000-ZL型气体探测器

JDN-T6000-ZL型气体探测器

产品概述
    JDN-K6000-ZL可燃有毒性气体控制器通过查询方式获得探测器信息,经过高速CPU数据处理,通过LCD显示出探测器相应的浓度、状态并输出相应的控制信号。
    本产品设计遵循国标GB16808-2008。控制器外形美观、显示界面清晰、操作简单,产品整机采用模块化结构设计,便于维护。
主要特点
◆ 工作方式
   M-BUS两总线通讯,负载容量JDN-K6000-ZL1N ≤3路,JDN-K6000-ZL9 ≤9路,JDN-K6000-ZL30≤30路,JDN-K6000-ZL60≤60路。
◆ 可靠性高
   CPU采用16位单片机,运行速度快,可靠性高。
◆ 操作方便
   可对在线探测器远程校零,标定。
◆ 安全性高
   多重密码保护,操作级别不同密码不同,安全性高。
◆ 显示直观、清晰
   采用高亮LCD显示,可实时显示控制器工作时间,报警、故障记录。大容量报警,开、关机记录,历史记录掉电不丢失。
◆ 多种信号输出
   2组开关量输出。通过配接模块可选择输出4-20mA,GPRS/GSM,UDP/TCP/HTTP信号。
   选配设备
1、10组继电器触点信号输出(选配):
 选配MK-ZL-W10执行器,可输出10组无源(或有源,可根据需求定制)开关量信号,实现分区控制器
2、输出标准modbus/RTU协议的485信号(选配):
 可输出标准modbus/RTU协议的RS485信号,能与上位机控制系统联网,实现异地监控。
3、输出4-20mA信号(选配):
 可输出4-20mA,能与上位机控制系统联网,实现异地监控。
4、GPRS/GSM数据传输模块(选配):
 可将控制器的数据传到上位机实现集中监控,同时可以在浓度发生报警后发短信给负责人。
◆ 安装方便
   专用的安装支架,现场安装方便。

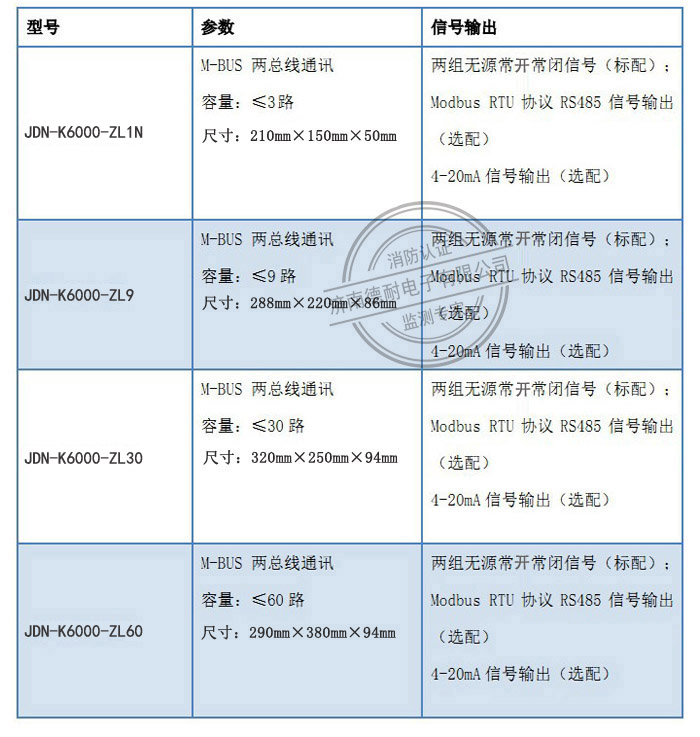

技术参数
结构
◆ 重量:JDN-K6000-ZL1N:1.2㎏
         JDN-K6000-ZL9 :1.8㎏
         JDN-K6000-ZL30:3.4㎏
         JDN-K6000-ZL60:4.4㎏
◆ 材质:ABS或Q235+ABS
◆ 尺寸:JDN-K6000-ZL1N:210mm×150mm×50mm
         JDN-K6000-ZL9 :288mm×220mm×86mm
         JDN-K6000-ZL30:320mm×250mm×94mm
         JDN-K6000-ZL60:290mm×380mm×94mm
电气
◆ 供电电压:AC220V±15%、50-60Hz
◆ 最大功率: ≤10W
◆ 信号输入:M-BUS信号
◆ 继电器容量:5A/220V
◆ 存储容量:报警记录:1000条
             开机记录:100条
             关机记录:100条
认证
◆ 相关部门:消防电子产品合格评定中心
◆ 应用标准:GB16808-2008
环境
◆ IP等级:IP30
◆ 工作温度:0℃~40℃
◆ 湿度范围:10%RH~95%RH
◆ 压力范围:86Kpa~106Kpa
◆ 存储温度:-10℃~50℃
产品安装
◆ 配套使用的探测器:JDN-T6000-ZL型、JDN-T6000-ZLGM型、JDN-T6000-ZLG型、JDN-T6000-ZLGX型气体探测器;
◆ 连接探测器的数量:JDN-K6000-ZL1N型可连接1~3只气体探测器;
                     JDN-K6000-ZL9型可连接1~9只气体探测器;
                     JDN-K6000-ZL30型可连接1~30只气体探测器;
                     JDN-K6000-ZL60型可连接1~60只气体探测器;
◆ 与气体探测器接线方式:RVS 2*2.5mm2;
◆ 气体报警控制器为非防爆的产品应安装在监控室或室内安全区域或无爆炸性气体的环境下,采用壁挂式安装;
◆ 安装高度:
   请在墙壁上打上2个直径为5mm的固定孔(水平距离为180mm)。
   将安装板固定在墙壁上。
   将控制器背面的安装挂钩悬挂在安装板上。

可燃有毒性气体报警器安装实例

安装方法

可燃有害气体报警器的控制器需要壁挂式安装在值班室或监控室的墙壁上,距离地面160CM左右即可;可燃有害气体报警器的探测器安装方式有抱管安装、墙壁安装、支架固定安装等方式。探测器的具体安装位置是由气体的比重决定的,具体安装方案如下:

1、当被检测气体密度比重大于空气比重时,气体探测器应安装在距离地面(30~60)cm处,且传感器部位向下。
2、当被检测气体密度比重小于空气比重时,气体探测器应安装在距离顶棚(30~60)cm处,且传感器部位向下。

可燃有害气体报警器探头的安装位置是根据GB50493-2009《石油化工可燃气体检测报警设计规范》相关规定依据检测气体密度及风向确定探测器安装位置应避免探测器安装空气流。
一般情况面积适室内空间依据保护半径均匀布点即探测器安装离释放源距离7.5m内或两探测器水平距离15m内;面积或存量通风部位室内空间应按室外情况布置探测器探测器安装室外应布置燃气体释放源全频率风向风侧与释放源距离宜于15m;探测器布置燃气体释放源全频率风向风侧与释放源距离宜于5m。
检测比空气重气体探测器安装高度应距面0.3~0.6m;检测比空气轻气体探测器安装高度宜高释放源0.5~2m
说明:气体密度于0.97kg/m3(标准状态)即认比空气重气体密度于0.97kg/m3(标准状态)即认比空气轻。

可燃有毒性气体报警器安装效果图

可燃有毒性气体报警器使用双绞线

可燃气体探测器安装图

气体报警器故障说明

气体报警器安装注意事项



制药化工厂车间乙烯检测报警器的检测原理和安装说明防爆型气体探测器将传感器检测到的可燃气体浓度转换成电信号,通过线缆传输到控制器,可燃气体浓度越高,电信号越强,当气体浓度达到或超过气体报警控制器设置的报警点时,气体报警控制器发出报警信号,并可启动电磁阀、排气扇等外联设备,自动排除隐患。
制药化工厂车间乙烯检测报警器的检测原理和安装说明
